Rilievo della subsidenza 2011-2012

Nel corso del 2011-12 Arpae su incarico della Regione, Servizio Tutela e Risanamento Risorsa Acqua e in collaborazione con il Dicam ha realizzato il progetto “Rilievo della subsidenza nella pianura emiliano-romagnola” con l’obiettivo di aggiornare le conoscenze sui movimenti verticali del suolo rispetto al precedente rilievo effetuato nel 2006. L’aggiornamento è stato effettuato utilizzando il metodo dell’analisi interferometrica di dati radar satellitari supportato dall’elaborazione di 17 stazioni permanenti GPS, diversamente dal rilievo realizzato nel 2006 in cui, non essendo ancora disponibile un numero sufficiente di stazioni GPS sul territorio regionale, si ricorse, al fine di supportare l’analisi interferometrica, all’ausilio di misure di livellazione di alta precisione, con un aggravio considerevole dei costi.

La combinazione dei due metodi (analisi interferometrica e GPS) ha risposto pienamente ai risultati attesi, ed il suo futuro utilizzo potrà essere ulteriormente affinato considerando il previsto aumento di stazioni GPS sul territorio regionale. Rispetto alla precedente cartografia, si è potuto contare, anche grazie al nuovo algoritmo SqueeSARTM utilizzato per l’analisi interferometrica, su un numero di punti di misura più che doppio (315.371 contro i precedenti 142.000 punti), ciò ha determinato un’informazione più capillare e diffusa che si è voluto meglio rappresentare tramite isolinee con passo 2.5 mm/anno, anziché 5 mm/anno come nella precedente cartografia relativa al periodo 2002-2006.

La cartografia è consultabile sul portale cartografico di Arpa.

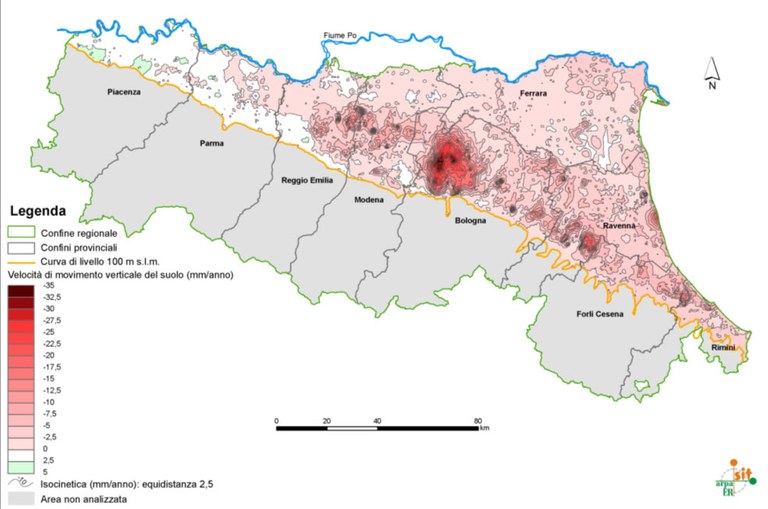

Fig. 7 - Carta delle velocità di movimento verticale del suolo nel periodo 2006-2011, realizzata sulla base di analisi interferometrica radar effettuata da T.R.E. - Tele-rilevamento Europa mediante la tecnica SqueeSARTM, algoritmo PSInSARTM di seconda generazione

Dall’esame degli elaborati prodotti si evince che la gran parte del territorio di pianura della regione non presenta nel periodo 2006-11 variazioni di tendenza rispetto al periodo 2002-06; circa un terzo della superficie evidenzia una riduzione della subsidenza e appena il 3% un incremento, presente in particolare nel Modenese, Bolognese, Ravennate e Forlivese.

Nelle province di Piacenza e Parma si conferma la situazione di sostanziale stabilità già evidenziata nel periodo precedente; nella provincia di Reggio Emilia si evidenziano movimenti significativi soprattutto in corrispondenza di San Prospero e di Correggio con massimi di circa 20 mm/anno. In provincia di Modena si notano nella media pianura abbassamenti compresi tra 5 e 10 mm/anno e alcuni picchi localizzati in prossimità di Carpi e di Soliera con massimi intorno a 30 mm/anno, e a Bomporto e Ravarino con massimi rispettivamente di oltre 20 mm/anno e di oltre 10 mm/anno.

Il Bolognese si conferma come il territorio più subsidente, nonostante continui la tendenza, già in atto da alcuni decenni, verso una progressiva riduzione degli abbassamenti. Persiste, infatti, un’ampia area a ridosso della città di Bologna, con una superficie di oltre 500 km2, con un abbassamento medio di circa 15 mm/anno e punte massime di oltre 30 mm/anno in corrispondenza di Sala Bolognese, Lavino di Sotto e dell’area tra Lavino di Mezzo e Anzola dell’Emilia; di oltre 35 mm/anno in corrispondenza della cassa di espansione a ridosso del Fiume Reno nei pressi di Malacappa; di oltre 30 mm/anno a Castello d’Argile e di oltre 20 mm/anno a Castelmaggiore. Altri picchi, seppure arealmente molto più limitati, sono presenti a Budrio, con oltre 25 mm/anno e in corrispondenza della zona industriale Ca’ Bianca (Castel San Pietro) con oltre 30 mm/anno. Il centro storico di Bologna, in particolare, risulta invece esente da abbassamenti significativi (alcuni mm/anno).

Nella provincia di Ferrara non si evidenziano abbassamenti significativi.

Nella provincia di Ravenna si evidenziano in particolare gli abbassamenti in corrispondenza della Foce dei Fiumi Uniti ed entroterra con massimi di oltre 20 mm/anno e in ampie zone del Faentino con massimi di circa 25 mm/anno; altri coni di depressione arealmente più limitati sono presenti in corrispondenza della zona industriale Bacino Trattaroli, ad ovest di Marina di Ravenna e a nord di Conselice con massimi di oltre 15 mm/anno. La città di Ravenna si conferma sostanzialmente stabile con abbassamenti massimi intorno a 2-3 mm/anno.

La provincia di Forlì-Cesena presenta abbassamenti medi di circa 5 mm/anno con massimi di circa 20 mm/anno in prossimità di San Mauro Pascoli e di oltre 10 mm/anno a nord di Cesena. La città di Forlì presenta abbassamenti di circa 5 mm/anno.

In provincia di Rimini si registrano abbassamenti medi di circa 4 mm/anno con massimi di circa 10 mm/anno nella città di Rimini e di circa 15 mm/anno in prossimità di Savignano sul Rubicone.

Il litorale, nel suo complesso, mostra una prevalente tendenza alla diminuzione della subsidenza: si notano abbassamenti di pochi mm/anno su tutto il litorale ferrarese; il litorale ravennate presenta abbassamenti generalmente fino a circa 5 mm/anno, fatta eccezione per un’area di depressione che interessa il paraggio costiero da Lido Adriano fino ad oltre la Bocca del T. Bevano, con un massimo di oltre 20 mm/anno in corrispondenza della foce dei Fiumi Uniti ed un’estensione massima verso l’entroterra di circa 5 km. Più a sud, tra Cesenatico e Bellaria, gli abbassamenti ritornano intorno a 5 mm/anno e si riducono ulteriormente fino a 2-3 mm/anno fino a Rimini. Il litorale riminese, a sud del molo, presenta valori leggermente superiori - fino a circa 8-9 mm/anno per un tratto di 1 km - che si riducono però rapidamente ad alcuni mm/anno lungo tutto il litorale fino a Cattolica.

Il litorale nella sua interezza presenta un abbassamento medio, relativamente ad una fascia di 5 km verso l’entroterra, di circa 4 mm/anno, sostanzialmente dimezzato rispetto al periodo precedente.

Torna alla Rete regionale di monitoraggio della subsidenza

Referente della rete regionale di monitoraggio della subsidenza
Flavio Bonsignore

Cartografia
Monica Branchi e Monica Carati, Direzione tecnica, Arpa Emilia-Romagna.

Consulenza Scientifica
Dipartimento Ingegneria civile, ambientale e dei materiali (Dicam), Alma Mater Studiorum – Università di Bologna
Gabriele Bitelli e Luca Vittuari
